TMR Sensorchips
Sensoren basierend auf dem TunnelMagnetoResistiven Effekt
Sensitec GmbH
Schanzenfeldstr. 2
35578 Wetzlar
Sensoren basierend auf dem TunnelMagnetoResistiven Effekt
Unsere TMR-Sensoren, basierend auf dem TunnelMagnetoresistiven Effekt, sind die jüngsten Sensoren in unserer Produktfamilie. Auch hier folgt die Sensorverwendung des MR-Effektes dem der (früheren) Festplattenindustrie. Die TMR-Technologie für die Leseköpfe war nach AMR und GMR die zuletzt genutzte Technologie.
In unserer Dünnschicht-Waferfabrik in Mainz sputtern wir unsere TMR-Stacks und generieren mit oftmals patentierten Designs spezielle Sensoren für die unterschiedlichen Messanforderungen. Die Möglichkeiten die komplexen Schichten und das Design der TMR-Elemente zur Erzeugung unterschiedlichster Kennlinien zu kombinieren macht die TMR-Sensoren äußerst flexibel. Die Performance der Sensoren wird hierbei von cleveren Designs, optimalen Stacks und hochpräziser Fertigungstechnologie bestimmt.
Finden Sie untenstehend einer weitere Auswahl an verschiedenen TMR-Sensoren.
Der TA903 ist ein Positionssensor, der auf dem Tunnel-Magneto-Resistiv-Effekt (TMR) Effekt. Der Sensor enthält zwei Wheatstone-Brücken mit einer gemeinsamen Masse und Versorgungsanschluss. Sie sind in einem relativen Winkel von 90° zueinander verschoben. Ein rotierendes Magnetfeld in der Sensorebene liefert zwei sinusförmige Ausgangssignale je nach dem Winkel α zwischen Sensor und Magnetfeldrichtung. Die Funktion dieser Signale ist +sin α und +cos α, d.h. das Ausgangssignal bei einer Anwendung am Wellenende hat eine Periodizität von einer Umdrehung pro Umdrehung.
Der TA903 ist als Bare Die für die Chip-on-Board-Verarbeitung erhältlich. Für SMD Verarbeitung ist der TA903 in einem LGA6B-Gehäuse oder in einem DFN8-Gehäuse erhältlich.
Vorteile
Anwendungen
Produktdetails
Die TF-Sensoren sind Magnetfeldsensor, die auf dem Tunnel MagnetoResistive (TMR)-Effekt basieren. Die Sensoren enthalten zwei Wheatstone-Brücken. Dies ermöglicht die parallele Messung von bis zu zwei Magnetfeldrichtungen (X und Y).
Der Sensor eignet sich ideal zur Messung von Magnetfeldern in einem linearen Bereich von bis zu 20 mT. Eine typische Anwendung ist die Endpunkterkennung von Pneumatik- oder Hydraulikzylindern.

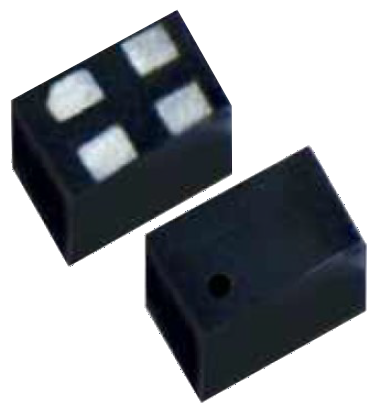

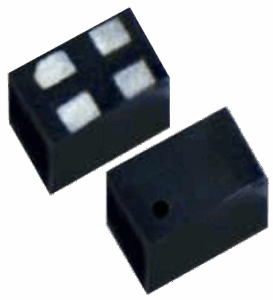

Der TF952 ist als Flip-Chip für die SMD-Bestückung erhältlich.
2D TMR Magnetfeldsensor
Technische Dokumente
• Datenblatt
Vorteile
Anwendungen
Produktdetails
Die TF-Sensoren sind Magnetfeldsensor, die auf dem Tunnel MagnetoResistive (TMR)-Effekt basieren. Die Sensoren enthalten eine Wheatstone-Brücke. Dies ermöglicht die Messung von einer Magnetfeldrichtung.
Der Sensor eignet sich ideal zur Messung von Magnetfeldern in einem linearen Bereich von bis zu 16 mT. Eine typische Anwendung sind Tastaturen.

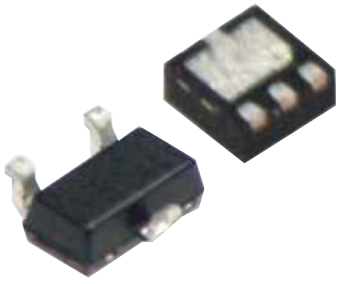

Der TF952 ist als DFN und SOT23 für die SMD-Bestückung erhältlich. Dieses Produkt befindet sich im Entwicklungsstatus.
1D TMR Magnetfeldsensor (In Entwicklung)
Technische Dokumente
• Datenblatt
Vorteile
Anwendungen
Produktdetails
Die TF-Sensoren sind Magnetfeldsensor, die auf dem Tunnel MagnetoResistive (TMR)-Effekt basieren. Die Sensoren enthalten eine Wheatstone-Brücke. Dies ermöglicht die Messung von einer Magnetfeldrichtung, welche vertikal zur Sensorebene ist.
Der Sensor eignet sich ideal zur Messung von Magnetfeldern in einem linearen Bereich von bis zu 250 mT. Eine typische Anwendung sind Tastaturen.
Der TF952 ist als DFN und SOT23 für die SMD-Bestückung erhältlich. Dieses Produkt befindet sich im Entwicklungsstatus.
1D TMR Magnetfeldsensor mit vertikaler Detektionsrichtung (In Entwicklung)
Technische Dokumente
• Datenblatt
Vorteile
Anwendungen
Produktdetails

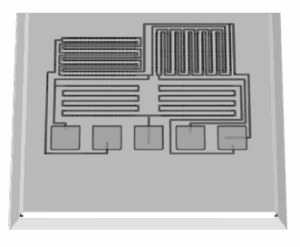

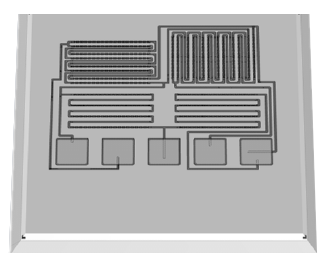

Die TF-Sensoren sind Magnetfeldsensor, die auf dem Tunnel MagnetoResistive (TMR)-Effekt basieren. Die Sensoren enthalten drei Wheatstone-Brücke (X-, Y- Z-Richtung). Dies ermöglicht die Messung von drei Magnetfeldrichtungen zur gleichen Zeit.
Der Sensor eignet sich ideal zur Messung von Magnetfeldern in einem linearen Bereich von bis zu ±10 mT.
Dieses Produkt befindet sich im Entwicklungsstatus.
3D TMR Magnetfeldsensor (In Entwicklung)
Technische Dokumente
• Datenblatt
Vorteile
Anwendungen
Produktdetails
