Encodermodule
Sensitec Encodermodule - Magnetoresitive Messsysteme für den Encoderbereich
Sensitec GmbH
Schanzenfeldstr. 2
35578 Wetzlar
Sensitec Encodermodule - Magnetoresitive Messsysteme für den Encoderbereich

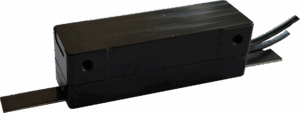

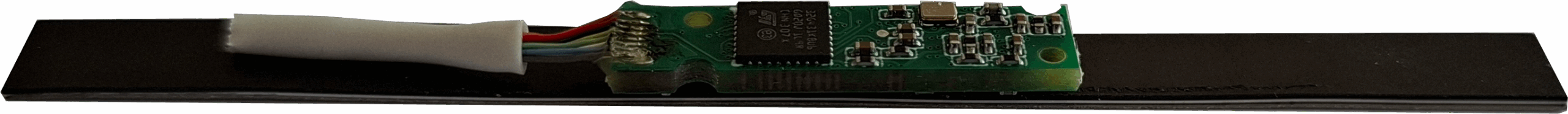

Die Encodermodule von Sensitec bestehen aus einem oder mehreren Sensorchips, kombiniert mit eine Signal- bzw. Auswerteelektronik. Auf den Encodermodulen werden die Sensorrohsignale aufbereitet und so weiterverarbeitet, dass diese idealerweise direkt an einer Steuerung verwendet werden können.
Die Encodermodule liefern je nach Ausführung unterschiedliche Ausgangsignale und decken somit einen breiten Einsatzbereich in den unterschiedlichsten Endapplikationen ab.
Finden Sie untenstehend einer weitere Auswahl an verschiedenen Sensormodulen.
Die EBI7901-Sensormodule bestehen aus einem AMR-Sensor und einem ASIC mit Interpolationsfunktion und liefern bei Einsatz mit magnetischen Maßverkörperungen zwei phasenverschobene Rechtecksignale A und B. Das EBI7901ZAx-Modul ist für Maßverkörperungen ab 2 mm Pollänge geeignet, während das EBI7901CAx-Modul für 1 mm Pollänge entwickelt wurde.
AMR-FixPitch Sensor für 1 mm Pollänge
Technische Dokumente
• Datenblatt
AMR-FixPitch Sensor für Pollängen größer 2 mm
Technische Dokumente
• Datenblatt
Vorteile
Anwendungen
Produktdetails
Die Sensormodule dieser Baureihe bestehen aus einem AMR-FixPitch Sensor und einem 13-Bit Interpolations-ASIC. Beim Einsatz mit einer magnetischen Maßverkörperung mit 1 mm Pollänge liefern die Module zwei um 90° phasenverschobene Rechtecksignale A und B. Die Module verfügen über zusätzliche Schutzdioden an den Ausgängen und der Versorgungsspannung.
Die Auflösung kann auf bis zu 8192 Messschritte pro Pol eingestellt werden. Die Module werden während der Produktion abgeglichen und bieten damit eine erhöhte Genauigkeit.
AMR-FixPitch Sensor für 1 mm Pollänge
Technische Dokumente
• Datenblatt
AMR-FixPitch Sensor für 1 mm Pollänge/Zusätzliche Schutzdioden
Technische Dokumente
• Datenblatt
Vorteile
Anwendungen
Produktdetails
Das Sensormodul EMI7913 ist speziell für die Anwednung in Linearmotoren entwickelt. Das Modul kann an die magnetische Teilung des Linearmotors angepasst werden und die Motormagnete werden als Maßverkörperung für das Sensormodul verwendet. Das Sensormodul ist mit einer zusätzlichen Signalverarbeitung mit einem A/B Quadraturausgang oder einer 1 Vss Schnittstelle ausgestattet. Um die Genauigkeit des Moduls zu erhöhen sind zwei verschiedene Größen des Moduls verfügbar. Damit wird eine optimale Anpassung an die Motormagnete realisiert.
Sensormodul speziell für Linearmotoren
Technische Dokumente
• Datenblatt
Vorteile
Anwendungen
Produktdetails
Die kompakten und hochauflösenden Sensormodule der Baureihe EBI7914 bestehen mit einer Ausnahme aus AMR-FixPitch Sensoren und einem Interpolations-ASIC. Beim Einsatz mit einer magnetischen Maßverkörperung mit verschiedenen Pollängen liefern die Module zwei differenzielle, um 90° phasenverschobene Rechtecksignale A und B. Für optimale Messergebnisse verfügt das Modul über einen automatischen Autoabgleich.
Die Variante EBR7914 sind im Vergleich zum EBI7914 mit einer zusätzlichen Platine mit Referenzsensor basierend auf dem GMR-Effekt bestückt. Die Signale des Referenzsensors werden im ASIC gemeinsam mit den inkrementellen Signalen verarbeitet. Somit liefern die Module 3 differenzielle Ausgangssignale (A/B/Z).
Eine weitere besondere Variante für die Messung am Wellenende ist mit einem TA903-Sensor, basierend auf dem TMR-Effekt, bestückt. Dieses kann in Kombination mit einem Dipolmagneten zur absoluten 360° Messung genutzt werden.
Modulares inkrementales Sensormodul mit optionaler Referenz
Technische Dokumente
• Datenblatt
Modulares inkrementales Sensormodul mit optionaler Referenz
Technische Dokumente
• Datenblatt
Vorteile
Anwendungen
Produktdetails

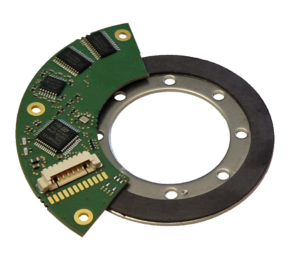

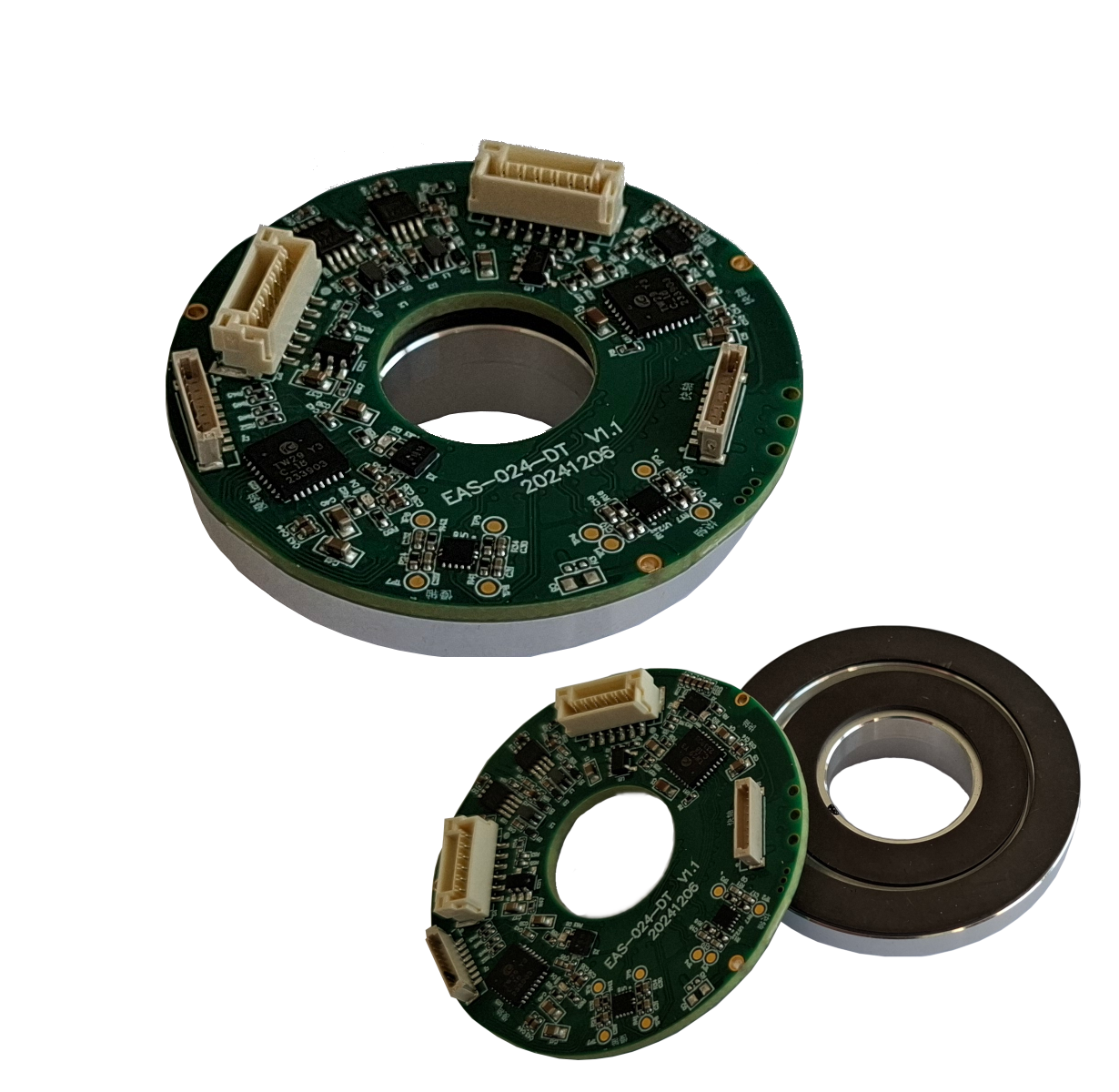

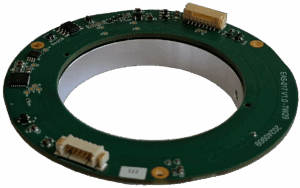

Der Sensor-Kit PAM7941 besteht aus dem 360-Grad-Absolute-Sensor und einer zweispurigen axialen Magnetscheibe. Dieses System ermöglicht ein echtes „True-Power-On“-Positionsmesssystem mit einer Auflösung von bis zu 21 Bit und einer standardmäßigen SPI-Schnittstelle (optional SSI oder BiSS-C). Dank der flachen Bauweise eignet sich das System ideal für Roboteranwendungen und flache Motoren.

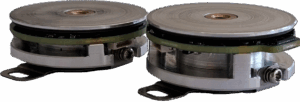

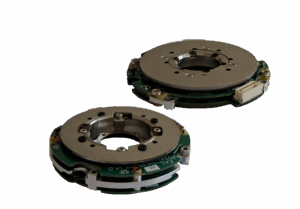

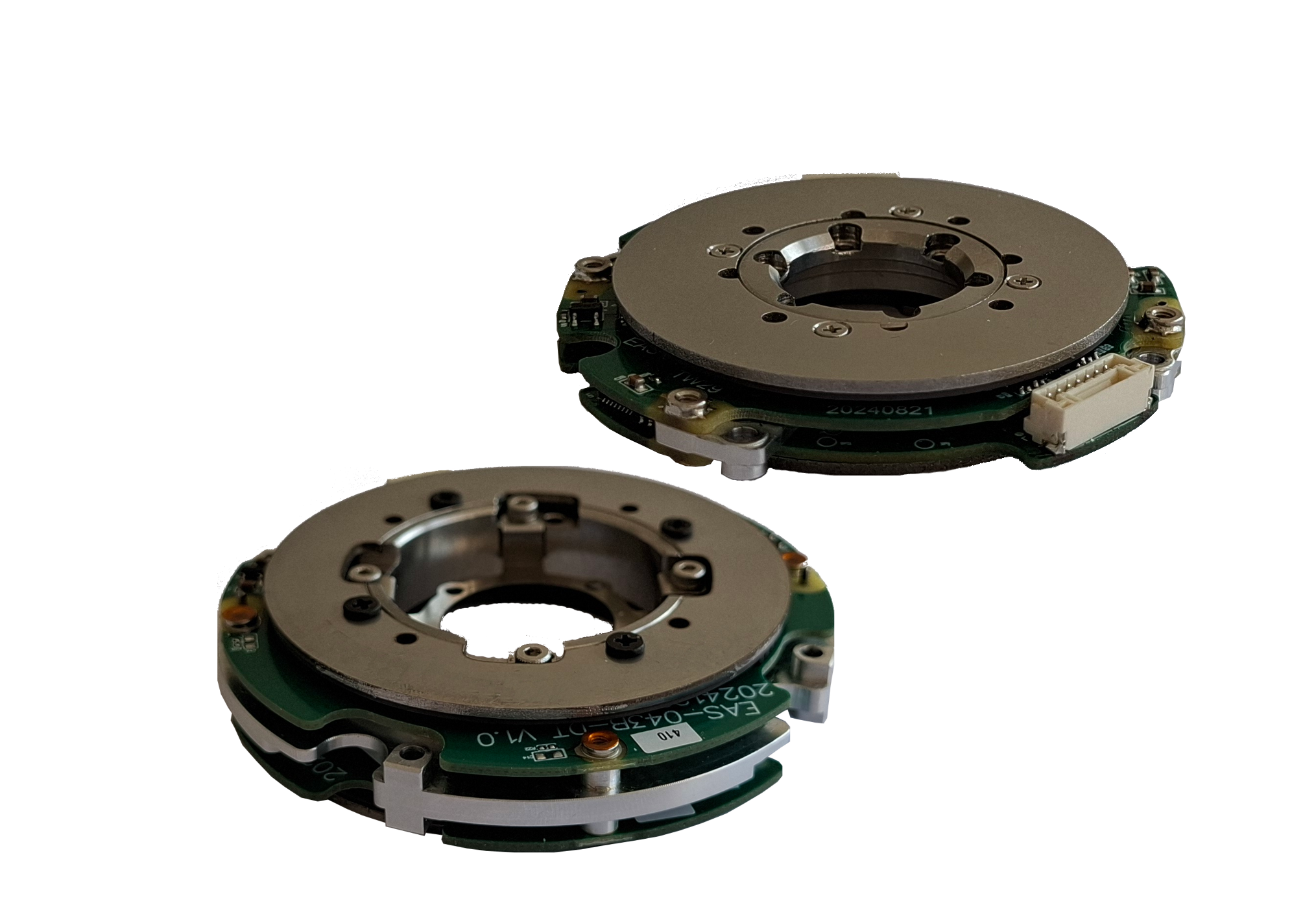

Der Encoder PAM7943 enthält ebenfalls einen 360-Grad-Encoder und eine zweispurige Magnetscheibe, jedoch sind beide Teile direkt gelagert zusammengebaut und kalibriert. Dadurch sind Auflösung von bis zu 24 Bit möglich. Beide Systeme bieten hohe Genauigkeit und Zuverlässigkeit durch MR-Sensortechnologie und integrierte Korrekturalgorithmen.
360° axialer Absolutencoder
Technische Dokumente
• Datenblatt
Gelagerter 360° axialer Absolutencoder
Technische Dokumente
• Datenblatt
Vorteile
Anwendungen
Produktdetails
Der EBR7915 von Sensitec ist ein hochpräziser magnetischer Sensor, speziell für industrielle Anwendungen entwickelt. Er nutzt das magnetoresistive Prinzip, um genaue Messungen von Position und Geschwindigkeit durchzuführen. Der Sensor bietet eine ausgezeichnete Auflösung und Zuverlässigkeit, ist kompakt und robust. In Kombination mit einem SmCo-Ring eignet er sich ideal für Hochgeschwindigkeitsanwendungen oder Umgebungen mit hohen Temperaturen. Mit flexiblen Montageoptionen und hoher Temperaturbeständigkeit ist er vielseitig einsetzbar, beispielsweise in Motorsteuerungen, Robotik oder Automatisierungstechnik. Der EBR7915 überzeugt durch leistungsstarke Signalverarbeitung und einfache Integration in bestehende Systeme.
Gehäustes Modul für Spindelanwendungen
Technische Dokumente
• Datenblatt
Vorteile
Anwendungen
Produktdetails
Inkrementelles Sensormodul für ferromagnetische Zahnstrukturen mit digitaler Ausgabe
Technische Dokumente
• Datenblatt
Inkrementelles Sensormodul für ferromagnetische Zahnstrukturen mit analoger Ausgabe
Technische Dokumente
• Datenblatt
Inkrementelles Sensormodul für ferromagnetische Zahnstrukturen mit digitaler Ausgabe und zusätzlichem Referenzsensor
Technische Dokumente
• Datenblatt
Inkrementelles Sensormodul für ferromagnetische Zahnstrukturen mit analoger Ausgabe und zusätzlichem Referenzsensor
Technische Dokumente
• Datenblatt
Vorteile
Anwendungen
Produktdetails
Das Programmier- und Kalibriertool „FOCUS“ wurde speziell entwickelt, um die Sensormodule EBR7811 in der Kundenapplikation auf einfache Weise neu zu kalibrieren und auch Einstellungen am Modul zu ändern.
Das Tool bietet einen automatischen Abgleichvorgang und mittels einer übersichtlichen PC-Software auch eine Protokollierungsfunktion des Abgleichvorgangs – dies ist besonders geeignet, wenn eine Kalibrierung des Moduls in der Fertigung oder im Kundenservice erfolgt.
Abgleichsystem für die EBx7811 Encodermodule
Software
• USB-Treiber(CP2102)
• GUI
Vorteile
Anwendungen
Produktdetails
